Водогрейный котел «Барс 400» с КСУБ 20.10

Газовый напольный котел «Барс 400» с автоматикой КСУБ 20.10 предназначен для отопления жилых, промышленных и прочих помещений площадью до 4000 кв. м.
Мощность:
400 кВт
Отапливаемая площадь:
4000 м²
Тип отопительного котла:
водотрубный
Автоматика:
погодозависимая КСУБ 20.10
Гарантия:
2 года
Цена: 341 040 руб.
(Включая НДС 20%)
+
Сделать заказ

Водогрейный котел на 400 кВт

Надежные и мощные газовые котлы «Барс 400» с автоматикой КСУБ 20.10 (производство АО «Ирбис») идеально подходят для коммунальных систем теплоснабжения . Котлы этой серии неприхотливы к качеству теплоносителя благодаря высокой скорости движения воды в теплообменнике. Используя котлы в двухконтурной системе, можно нагревать теплоноситель в сети отопления до 95 °C.

Водогрейные котлы серии «Барс» рассчитаны на обогрев помещений с принудительной циркуляцией воды, то есть в системе отопления должен быть установлен насос.

Отопительные газовые котлы «Барс 400» с КСУБ 20.10 используются, как правило, для помещений до 4000 м².

Ключевые особенности отопительного оборудования «Барс»:

  • давление теплоносителя до 0,5 МПа;
  • КПД не менее 91 %
  • мощностной ряд от 100 до 500 кВт;
  • надежность и долговечность.

Водогрейные котлы перед продажей проходят гидравлические и огневые испытания в сертифицированной лаборатории.

Все испытательные мероприятия проводят квалифицированные специалисты АО «Ирбис» на специализированном лабораторном оборудовании, поверенном в центре метрологии и стандартизации.

Купить котел «Барс 400» с КСУБ 20.10 очень просто. Для этого вам следует всего лишь позвонить по телефонам, указанным на сайте. Менеджеры завода котельного оборудования «Ирбис» незамедлительно ответят на все возникшие вопросы и оформят заявку на приобретение.

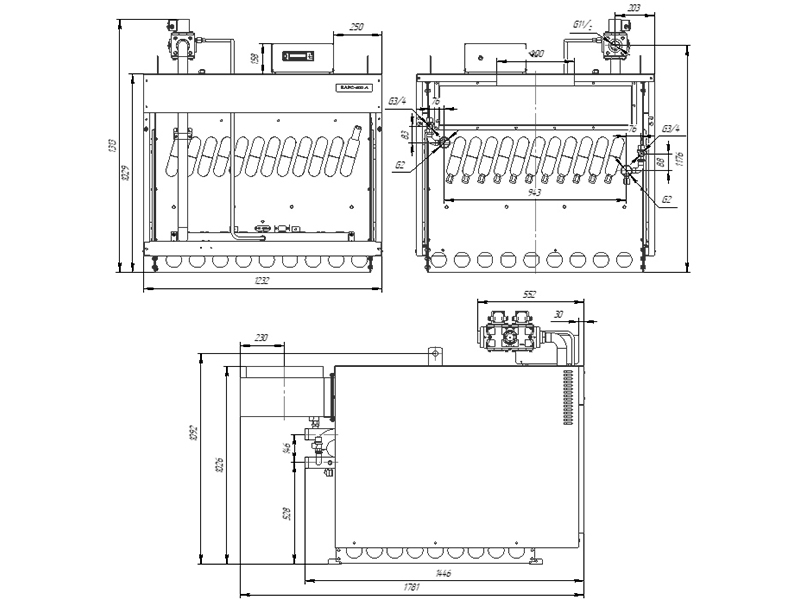

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры

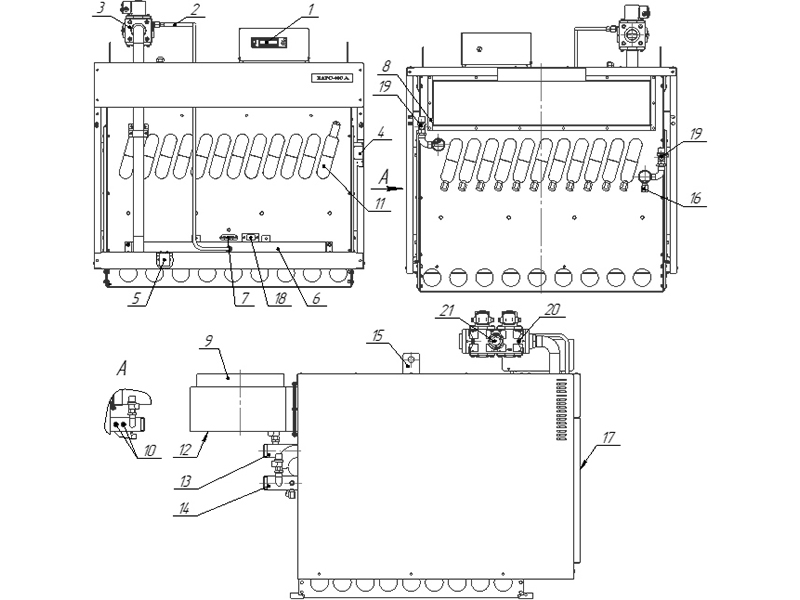

Устройство котла «Барс 400» с КСУБ 20.10

Устройство котла «Барс 400» с КСУБ 20.10

Устройство котла «Барс 400» с КСУБ 20.10

1. Блок управления
2. Трубка запальника
3. Клапан основной горелки
4. Ионизационный датчик пламени
5. Трансформатор розжига
6. Газовый коллектор с горелкой
7. Блок зажигания
8. Датчик тяги
9. Патрубок присоединения дымохода
10. Датчики температуры
11. Теплообменник
12. Место отбора проб уходящих газов
13. Патрубки отопления (подача)
14. Патрубки отопления (обратка)
15. Транспортировочные проушины
16. Сливная пробка
17. Дверка
18. Глазок для контроля пламени
19. Предохранительный клапан
20. Штуцер для замера давления газа
21. Регулятор давления газа
.

Функциональные возможности автоматики КСУБ 20.10

Микропроцессорная котельная автоматика КСУБ 20.10 разработана и производится АО «Ирбис» для газовых напольных котлов серий «Хопер» и «Барс». КСУБ 20.10 обладает следующими основными функциями:

  • автоматический розжиг и пуск котла при возобновлении подачи электроэнергии и газа;
  • автоматическое поддержание заданного давления газа (от 1300 до 3000 Па);
  • постоянный контроль параметров, включая присоединительное давление газа, наличие пламени, температуру воды внутри котла и на выходе из котла, температуру горячего водоснабжения и наличие тяги;
  • управление насосами отопления и ГВС;
  • автоматическое поддержание заданной температуры в помещении по суточной и недельной программе;
  • поддержание заданной температуры теплоносителя в зависимости от температуры наружного воздуха, от температуры в отапливаемом помещении и в ручном режиме.

Кроме того, микропроцессорная автоматика имеет дополнительные возможности, среди которых:

  • дистанционное управление котлом по интерфейсу RS-485;
  • возможность подключения дополнительных датчиков;
  • возможность работы в автономном режиме;
  • функция SMS-оповещения;
  • возможность работы в составе каскада котлов в автоматизированной котельной.

Питание комплекта автоматики КСУБ 20.10 осуществляется от однофазной сети переменного тока с номинальным напряжением 230 В и частотой 50 Гц.

Комплект поставки котла «Барс 400» с КСУБ 20.10

  • Котел «Барс 400» — 1 шт.
  • Датчик температуры ДТОЖ-23.3828-4 (R25 = 2,76 кОм) — 1 шт.
  • Паспорт и руководство по эксплуатации на котел — 1 шт.
  • Паспорт и руководство по эксплуатации на комплектующие изделия — 1 шт.
  • Упаковка — 1 шт.

Габаритные размеры котла

Высота:
1313 мм
Ширина:
1232 мм
Длина:
1781 мм
Масса:
540 кг

Характеристики котла

Номинальная теплопроизводительность:
400 кВт
Вид топлива:
Природный газ по ГОСТ 5542
Диапазон давления природного газа:
1000 (102) ... 3000 (306) Па (мм вод.ст.)
Номинальное давление природного газа:
2000 (204) Па (мм вод.ст.)
КПД:
не менее 91 %
Номинальный расход природного газа:
46 м³/ч
Максимальная температура воды на выходе из котла:
95 °С
Рабочее давление воды:
0.5 МПа (кг/см²)
Объём воды в котле:
56 л
Расход воды через котел:
не менее 16.8 м³/ч
Диаметр резьбы водяных патрубков:
G 2"
Диаметр резьбы патрубка газопровода:
G 2"
Сечение дымовой трубы (газохода):
Ø 400 мм
Срок службы:
не менее 15 лет

Характеристики котельной автоматики

Автоматика:
КСУБ-20.10

Оснащение

Указатель температуры:
Жидкокристаллический дисплей с указателем температуры:
Панель управления микропроцессорной автоматикой:
Панель управления с регулятором температуры теплоносителя:
Предохранительный клапан по воде:

Розжиг котла

Пьезорозжиг запальной горелки:
Автоматический розжиг запальной горелки (при запуске котла):
Ручной розжиг запальной горелки (при запуске котла):
Полный автоматический розжиг котла:

Работа котла

Работа на энергии давления газа:
Работа за счет напряжения, вырабатываемого при нагреве запальной горелки:
Работа за счет электричества 220 В, 50 Гц:
Поддержание заданной температуры на выходе из котла:

Безопасность

Контроль наличия пламени запальной горелки:
Контроль разряжения за котлом (тяги):
Контроль максимальной температуры теплоносителя:
Контроль присоединительного давления газа:
Контроль температуры внутри котла:
Возможность контроля горячего водоснабжения (ГВС):
Возможность подключения дополнительных датчиков:
Автоматическое поддержание заданного давления газа (от 1300 до 3000 Па):
Наличие встроенного регулятора давления газа:
Наличие двух клапанов класса C:
Мгновенное отключение подачи газа с панели управления:
Отключение котла при понижении заданного давления (меньше 900 Па):

Надежность

Импульсные соединения:
Автоматический пуск котла при возобновлении подачи электроэнергии:

Возможности

Возможность подключения к пульту управления:
Возможность подключения комнатного термостата:
Возможность подключения экзотермического регулятора температуры (работа от температуры наружного воздуха):
Возможность создания автоматически управляемых каскадов котлов:
Возможность использования в котельных без обслуживающего персонала:
Возможность подключения датчика давления воды:
Возможность регулировки температуры теплоносителя на выходе из котла в ручном режиме:
Возможность регулировки температуры теплоносителя на выходе из котла в зависимости от температуры наружного воздуха:
Возможность регулировки температуры теплоносителя на выходе из котла в зависимости от температуры в отапливаемом помещении:
Дистанционное управление котлом по интерфейсу RS-485:
Возможность оповещения об аварии:
