Водогрейный котел «Барс 300» с КСУБ 20.10 и модуляцией мощности

Газовый напольный котел «Барс 300» с автоматикой КСУБ 20.10 и модуляцией мощности предназначен для отопления жилых, промышленных и прочих помещений площадью до 3000 кв. м.
Мощность:
300 кВт
Отапливаемая площадь:
3000 м²
Тип отопительного котла:
водотрубный (КСВам)
Автоматика:
погодозависимая КСУБ 20.10
Гарантия:
2 года
Цена: 412 080 руб.
(Включая НДС 20%)
+
Сделать заказ
  • Покупка в лизинг
  • Доставка и оплата

Водогрейный котел на 300 кВт с модуляцией мощности

Надежные и мощные газовые котлы «Барс 300» с автоматикой КСУБ 20.10 и модуляцией мощности (производство АО «Ирбис») идеально подходят для коммунальных систем теплоснабжения . Котлы этой серии неприхотливы к качеству теплоносителя благодаря высокой скорости движения воды в теплообменнике. Используя котлы в двухконтурной системе, можно нагревать теплоноситель в сети отопления до 95 °C.

Водогрейные котлы серии «Барс» рассчитаны на обогрев помещений с принудительной циркуляцией воды, то есть в системе отопления должен быть установлен насос.

Отопительные газовые котлы «Барс 300» с КСУБ 20.10 и модуляцией мощности используются, как правило, для помещений до 3000 м².

Ключевые особенности отопительного оборудования «Барс»:

  • давление теплоносителя до 0,5 МПа;
  • КПД не менее 91 %
  • мощностной ряд от 100 до 500 кВт;
  • надежность и долговечность.

Водогрейные котлы перед продажей проходят гидравлические и огневые испытания в сертифицированной лаборатории.

Все испытательные мероприятия проводят квалифицированные специалисты АО «Ирбис» на специализированном лабораторном оборудовании, поверенном в центре метрологии и стандартизации.

Купить котел «Барс 300» с КСУБ 20.10 и модуляцией мощности очень просто. Для этого вам следует всего лишь позвонить по телефонам, указанным на сайте. Менеджеры завода котельного оборудования «Ирбис» незамедлительно ответят на все возникшие вопросы и оформят заявку на приобретение.

Режимы работы котла с модуляцией мощности

В отличие от стандартного котла «Барс 500» с автоматикой КСУБ 20.10, модель с модуляцией мощности обладает дополнительным режимом работы «зима-лето», позволяющим максимально эффективно и экономно организовывать отопление.

Работает это следующим образом:

  • зима: до достижения заданной температуры котел работает на полную мощность, а затем переходит на малое горение (50 % мощности), тем самым обеспечивая медленное снижение температуры воды; как только температура воды падает до порогового значения, заданного в автоматике, котел возвращается в режим большого горения (100 % мощности);
  • лето: котел переходит на малое горение (50 % мощности) и работает только на поддержание оптимальной температуры ГВС; для равномерного износа ресурса котла в автоматике предусмотрено автоматическое переключение малого пламени с одной части коллектора на другую через определенное время.

В режиме «зима-лето» котел работает на максимальной мощности не все время, что и обеспечивает значительную экономию топлива.

Модуляцию мощности потребитель также может настроить под свои нужды.

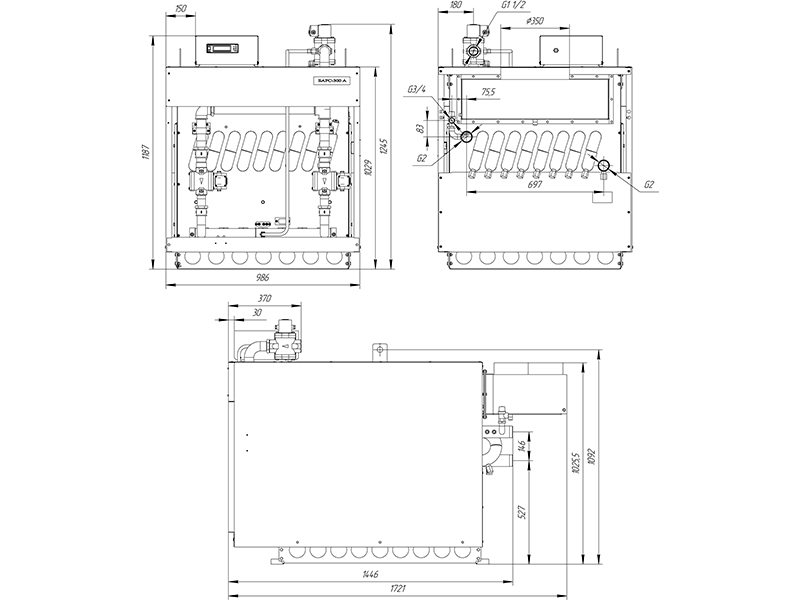

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры

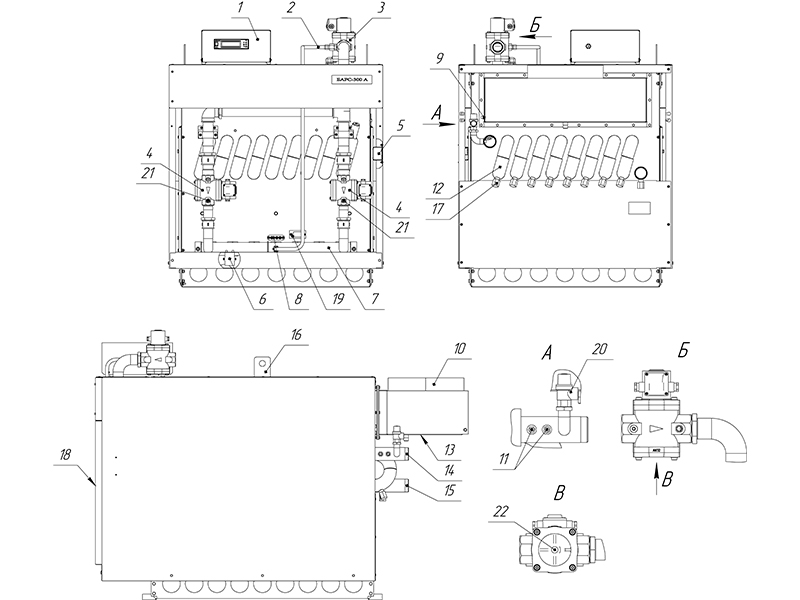

Устройство котла «Барс 300» с КСУБ 20.10

Устройство котла «Барс 300» с КСУБ 20.10

Устройство котла «Барс 300» с КСУБ 20.10

1. Блок управления
2. Трубка запальника
3. Клапан основной горелки
4. Ионизационный датчик пламени
5. Трансформатор розжига
6. Газовый коллектор с горелкой
7. Блок зажигания
8. Датчик тяги
9. Патрубок присоединения дымохода
10. Датчики температуры
11. Теплообменник
12. Место отбора проб уходящих газов
13. Патрубки отопления (подача)
14. Патрубки отопления (обратка)
15. Транспортировочные проушины
16. Сливная пробка
17. Дверка
18. Глазок для контроля пламени
19. Предохранительный клапан
20. Штуцер для замера давления газа
21. Регулятор давления газа
.

Функциональные возможности автоматики КСУБ 20.10

Микропроцессорная котельная автоматика КСУБ 20.10 разработана и производится АО «Ирбис» для газовых напольных котлов серий «Хопер» и «Барс». КСУБ 20.10 обладает следующими основными функциями:

  • автоматический розжиг и пуск котла при возобновлении подачи электроэнергии и газа;
  • автоматическое поддержание заданного давления газа (от 1300 до 3000 Па);
  • постоянный контроль параметров, включая присоединительное давление газа, наличие пламени, температуру воды внутри котла и на выходе из котла, температуру горячего водоснабжения и наличие тяги;
  • управление насосами отопления и ГВС;
  • автоматическое поддержание заданной температуры в помещении по суточной и недельной программе;
  • поддержание заданной температуры теплоносителя в зависимости от температуры наружного воздуха, от температуры в отапливаемом помещении и в ручном режиме.

Кроме того, микропроцессорная автоматика имеет дополнительные возможности, среди которых:

  • дистанционное управление котлом по интерфейсу RS-485;
  • возможность подключения дополнительных датчиков;
  • возможность работы в автономном режиме;
  • функция SMS-оповещения;
  • возможность работы в составе каскада котлов в автоматизированной котельной.

Питание комплекта автоматики КСУБ 20.10 осуществляется от однофазной сети переменного тока с номинальным напряжением 230 В и частотой 50 Гц.

Комплект поставки котла «Барс 300» с КСУБ 20.10 и модуляцией мощности

  • Котел «Барс 300» — 1 шт.
  • Датчик температуры ДТОЖ-23.3828-4 (R25 = 2,76 кОм) — 1 шт.
  • Паспорт и руководство по эксплуатации на котел — 1 шт.
  • Паспорт и руководство по эксплуатации на комплектующие изделия — 1 шт.
  • Упаковка — 1 шт.

Габаритные размеры котла

Длина:
1721 мм
Ширина:
986 мм
Высота:
1306 мм
Масса:
470 кг

Характеристики котла

Номинальная теплопроизводительность:
300 кВт
КПД:
не менее 91 %
Вид топлива:
природный газ по ГОСТ 5542
Диапазон давления природного газа:
1500-3000 Па
Номинальное давление природного газа:
2000 Па
Номинальный расход природного газа:
33 м³/ч
Максимальная температура воды на выходе из котла:
95 °С
Минимальная температура воды на входе в котел:
50 °С
Рабочее давление воды:
0.6 МПа (кг/см²)
Объем воды в котле:
46 л
Расход воды через котел:
не менее 12.6 м³/ч
Гидравлическое сопротивление котла:
40 кПа
Разрежение за котлом:
не менее 30 Па
Диаметр водяных патрубков:
G2"
Диаметр патрубков газопровода:
G1½"
Диаметр патрубка для подсоединения к дымоходу:
D350
Срок службы:
не менее 15 лет

Характеристики автоматики КСУБ 20.10

Автоматика:
погодозависимая КСУБ 20.10

Оснащение

Контроль параметров:
- указатель температуры:
- жидкокристаллический дисплей с указанием температуры:
- сенсорная панель для контроля параметров и задания режимов:

Работа котла

Принцип работы котла:
- работа на энергии давления газа:
- работа за счет напряжения, вырабатываемого термогенератором (термопарой):
- питание от электрической сети 220 В, 50 Гц:
Розжиг запальной горелки:
- ручной:
- пьезорозжиг:
- автоматический розжиг при запуске котла:

Безопасность

Контроль наличия пламени запальной горелки и разряжения за котлом (тяги):
Контроль максимальной температуры теплоносителя:
Контроль присоединительного давления газа:
Контроль и регулирование температуры теплоносителя:
Наличие встроенного регулятора давления газа:
Наличие двух клапанов класса C, перекрывающих подачу газа на основную горелку:

Возможности

Возможность подключения к пульту управления:
Возможность подключения комнатного термостата:
Регулировка температуры теплоносителя на выходе из котла:
- в ручном режиме:
- в зависимости от температуры наружного воздуха (при подключении эквитермического регулятора):
- в зависимости от температуры наружного воздуха (встроенный эквитермический регулятор):
- в зависимости от температуры в отапливаемом помещении:
Возможность использования в котельных без обслуживающего персонала:
Возможность подключения датчика давления воды:
Дистанционное управление котлом по интерфейсу RS-232/RS-485:
Управление котлом через интернет:
Управление котлом с помощью смартфона на базе ОС Android:
Возможность оповещения об аварии:
Архивация аварийных и технологических событий, а также действий оператора:
Сохранение параметров работы котла в виде графиков:
